Sistema de corredera modular: elevada utilización de las mismas piezas en todas las variantes
Fabricación sencilla y rápida gracias a grupos constructivos perfectamente compatibles
Cierre central universal y manilla estándar para todas las variantes
Manejo intuitivo y cómodo, desplazamiento silencioso
Seguridad antirrobo hasta RC 2 / RC 2N (también con ventilación reducida)

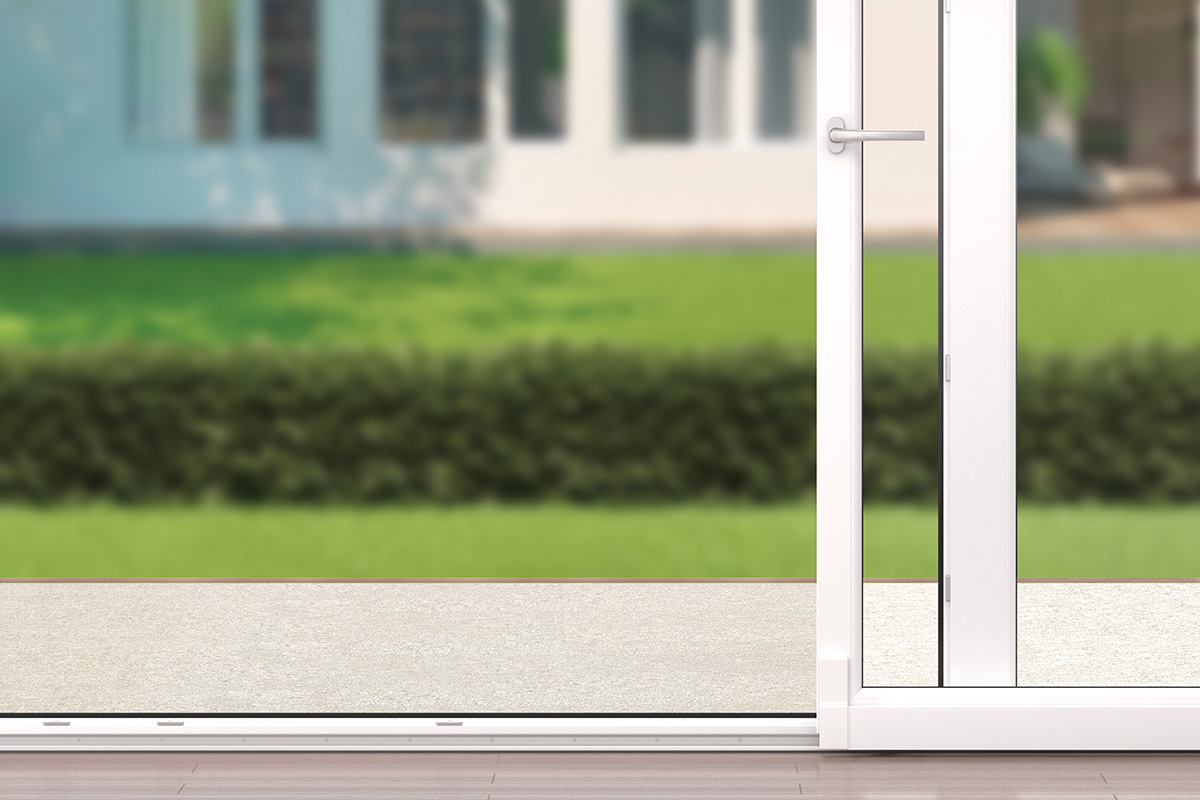

Roto Patio Alversa permite instalar con el mínimo esfuerzo diferentes variantes de apertura y funciones de ventilación para sistemas correderos paralelos y oscilo paralelos de madera, PVC y aluminio con un peso de hoja de hasta 200 kg. La combinación de cierre central universal, manilla universal y sistema de corredera modular reduce al mínimo los costes de fabricación, almacenamiento y logística con una aplicación universal.
Product video for manufacturers
Product video for end customers

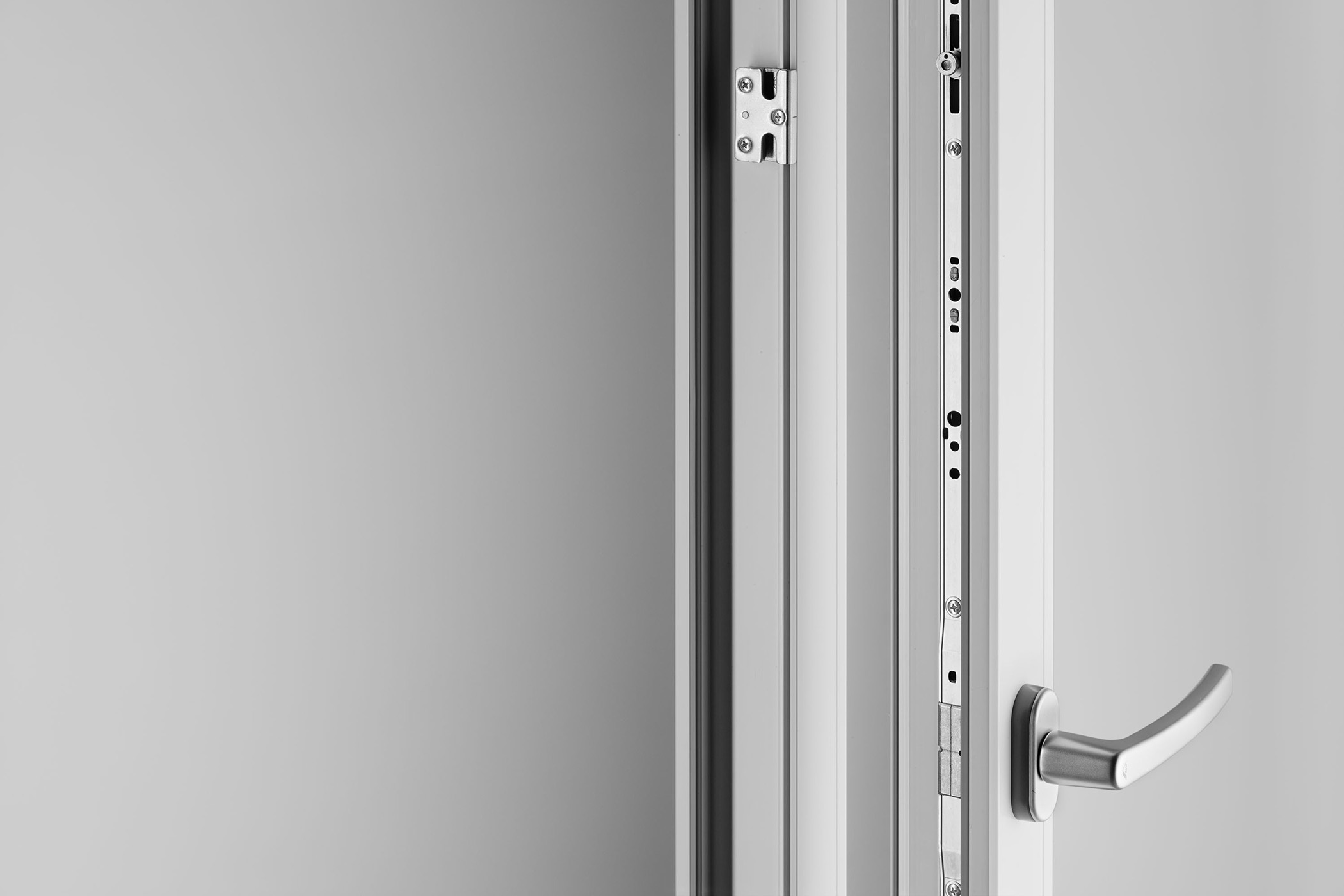

Cierre central
Todas las variantes de Roto Patio Alversa utilizan el mismo cierre central de los sistemas acreditados Roto NT o Roto AL. Además, es posible utilizar siempre la misma manilla.
La inteligente combinación de estos componentes con componentes específicos de Roto Patio como patín, compás de deslizamiento o juego de rieles permite garantizar una elevada utilización de las mismas piezas.
Unos grupos constructivos perfectamente compatibles y unos pasos de trabajo unitarios simplifican el montaje. En cuanto a la fabricación, el intercambio flexible de determinados componentes permite cambiar rápidamente entre sistemas correderos paralelos y oscilo paralelos, incluidas las diferentes funciones de ventilación. Es posible la instalación en una línea de producción estándar.
Los costes de administración se reducen porque la menor diversidad de piezas simplifica el proceso de la creación y mantenimiento de datos maestros.

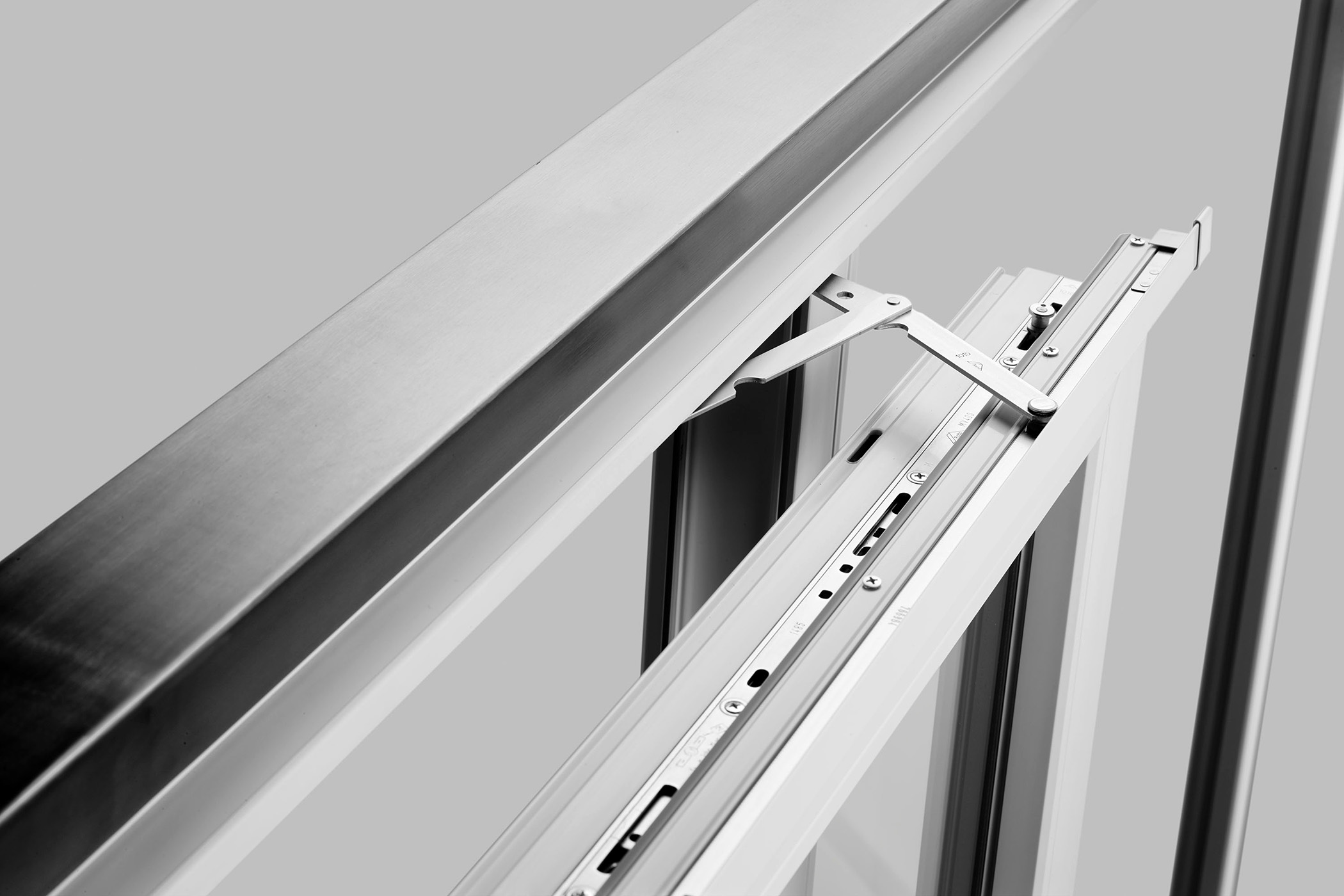

Compás de deslizamiento
La estructura modular de Roto Patio Alversa permite satisfacer los requisitos individuales de cada cliente. Un único sistema ofrece cuatro soluciones distintas. Roto Patio Alversa se ofrece como sistema corredero paralelo y oscilo paralelo. Según la variante, puede optarse entre ventilación reducida o ventilación por oscilo.
Única en el mercado: la combinación de sistema corredero paralelo y ventilación por oscilo.
Con ventilación por oscilo
Perfiles oscilobatientes estándar de madera, PVC y aluminio
Cierre central estándar de Roto (Roto NT / Roto AL)
Manillas de ventana estándar de Roto
Peso de hoja máx. 160 kg
Sin/con ventilación reducida
Perfiles oscilobatientes estándar de madera, PVC y aluminio
Cierre central estándar de Roto (Roto NT / Roto AL)
Manillas de ventana estándar de Roto
Apertura y cierre de la hoja optimizados mediante elementos amortiguadores integrados (carros y compás de deslizamiento)
Peso de hoja máx. 200 kg
Con ventilación por oscilo
Perfiles oscilobatientes estándar de madera, PVC y aluminio
Cierre central estándar de Roto (Roto NT / Roto AL)
Manillas de ventana estándar de Roto
Apertura y cierre de la hoja optimizados mediante elementos amortiguadores integrados (carros y compás de deslizamiento)
Peso de hoja máx. 160 kg
Con ventilación por oscilo Confort
Cómodo control de la ventilación por oscilo mediante la manilla
Perfiles oscilobatientes estándar de madera, PVC y aluminio
MCierre central estándar de Roto (Roto NT / Roto AL)
Manillas de ventana estándar de Roto
Apertura y cierre de la hoja optimizados mediante elementos amortiguadores integrados (carros y compás de deslizamiento)
Peso de hoja máx. 200 kg
| Ancho de canal de herraje | máx. 2000 mm |
|---|---|
| Altura de canal de herraje | máx. 2700 mm |
| Peso de hoja | máx. 200 kg |
| Aire | 12 mm |
| Anchura de solape | 18 – 22 mm |
| Altura de solape mínima | 15 mm |
| Eje de herraje | 9 / 13 mm (9 mm no es posible con Roto Patio Alversa | PS con ventilación reducida) |
| Separación de apertura | máx. 130 mm |
| Seguridad | RC 1 N y RC 2 / RC 2N |
| Disposición de las hojas | Esquema A, C y D |
| Perfiles | solo deslizamiento por el interior |
| Anchura de la hoja | máx. 2000 mm |
|---|---|
| Altura de la hoja | máx. 2700 mm |
| Peso de hoja | máx. 200 kg |
| Aire | 11,5 – 12 mm |
| Altura de solape mínima | 7 mm |
| Eje de herraje | 10 mm |
| Separación de apertura | máx. 122 mm |
| Canal del marco | V.01 y V.02 |
| Canal de la hoja | 15/20 |
| Seguridad | Esquema A, C y D |
| Disposición de las hojas | Esquema A, C y D |
| Perfiles | solo deslizamiento por el interior |

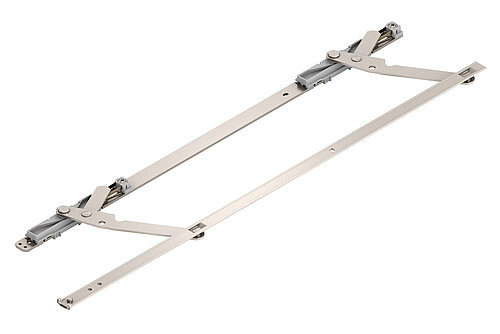

Un enclavamiento adicional especialmente eficiente para el montaje en el compás de deslizamiento de Roto Patio Alversa | PS Air y sistema de corredera oscilo paralela (KS) evita de forma segura un cierre descontrolado incluso de hojas muy pesadas. Solo se activa cuando la hoja se encuentra en posición oscilo.

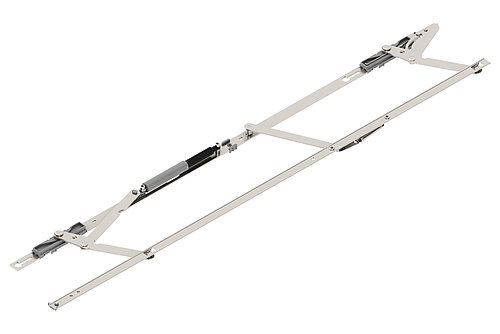

Un apoyo de basculación adicional para el montaje en el compás de deslizamiento del sistema corredero oscilo paralelo Roto Patio Alversa | PS Air Com reduce el par de giro de la manilla. De este modo pueden manejarse sin problemas incluso puertas correderas grandes y pesadas de hasta 200 kg.

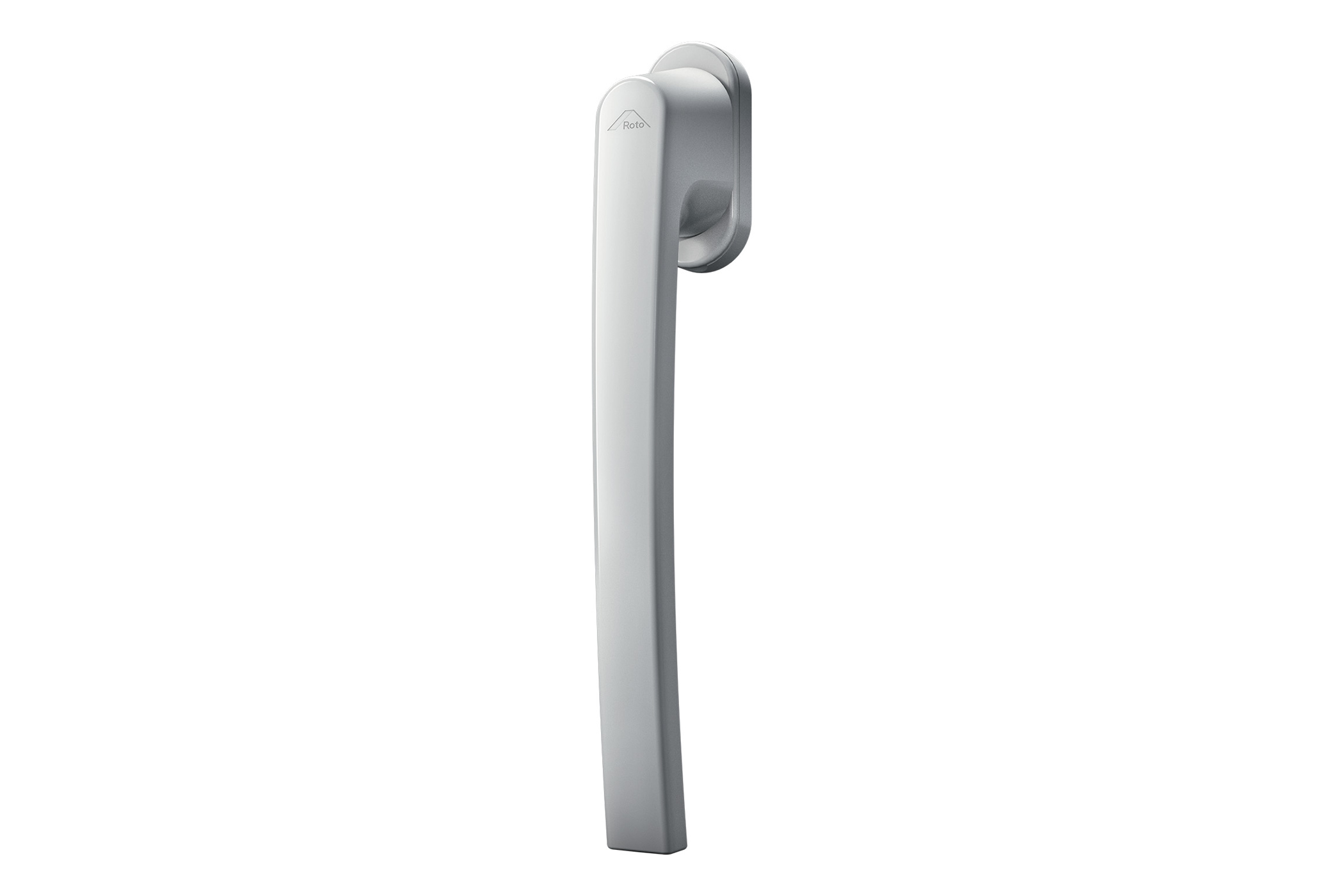

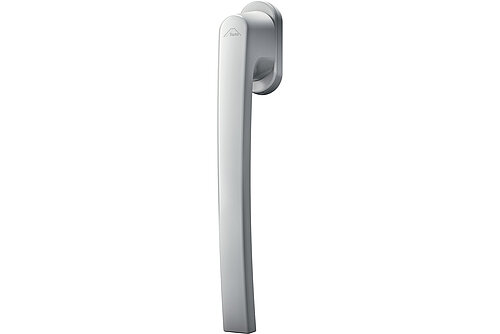

Aspecto unitario: empleo de manillas de ventana estándar como las de ventanas convencionales. Muchas variantes posibles: colores, con llave, set de manillas, etc. La manilla de 200 mm de longitud reduce el esfuerzo de manejo.

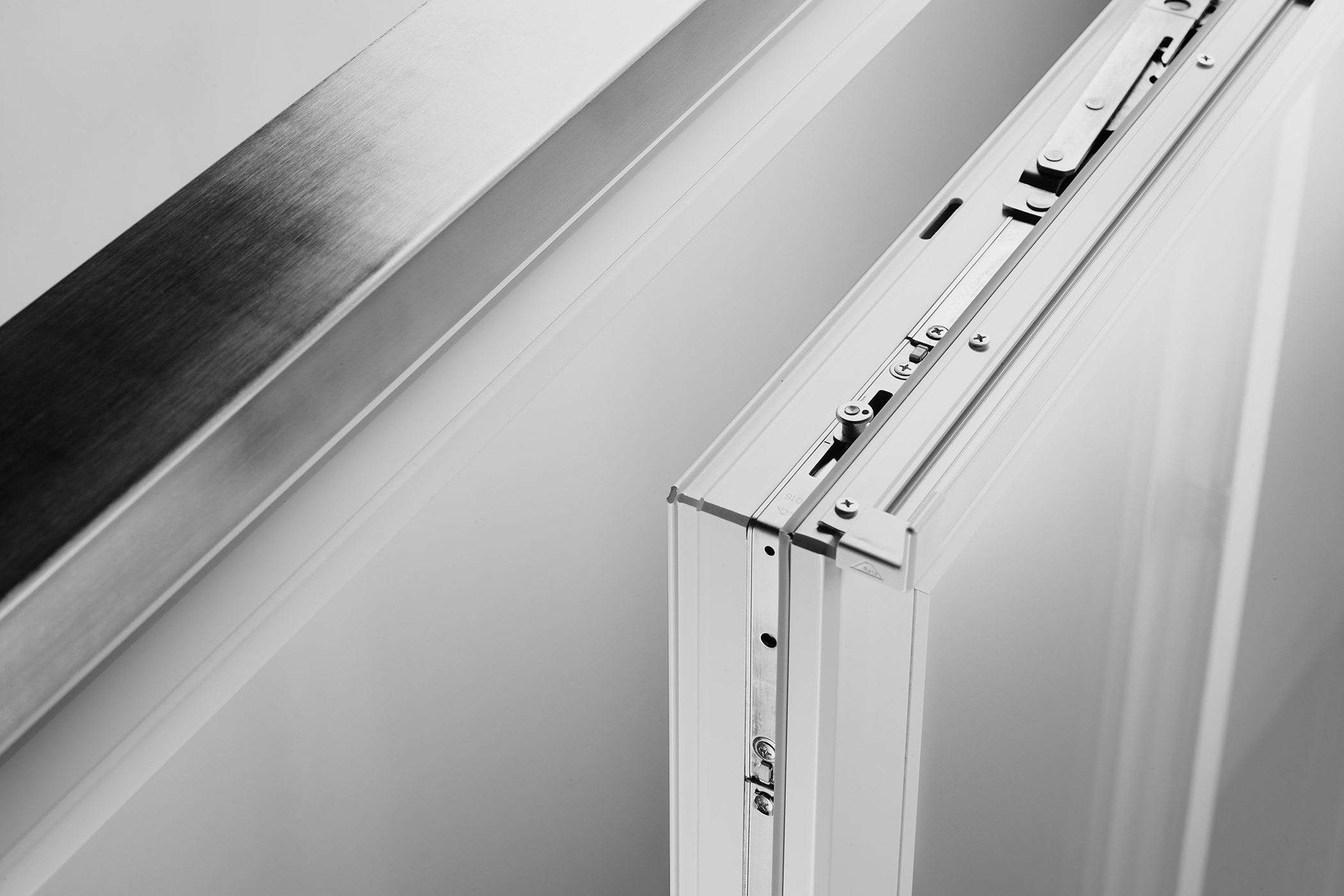

Ángulo de cambio

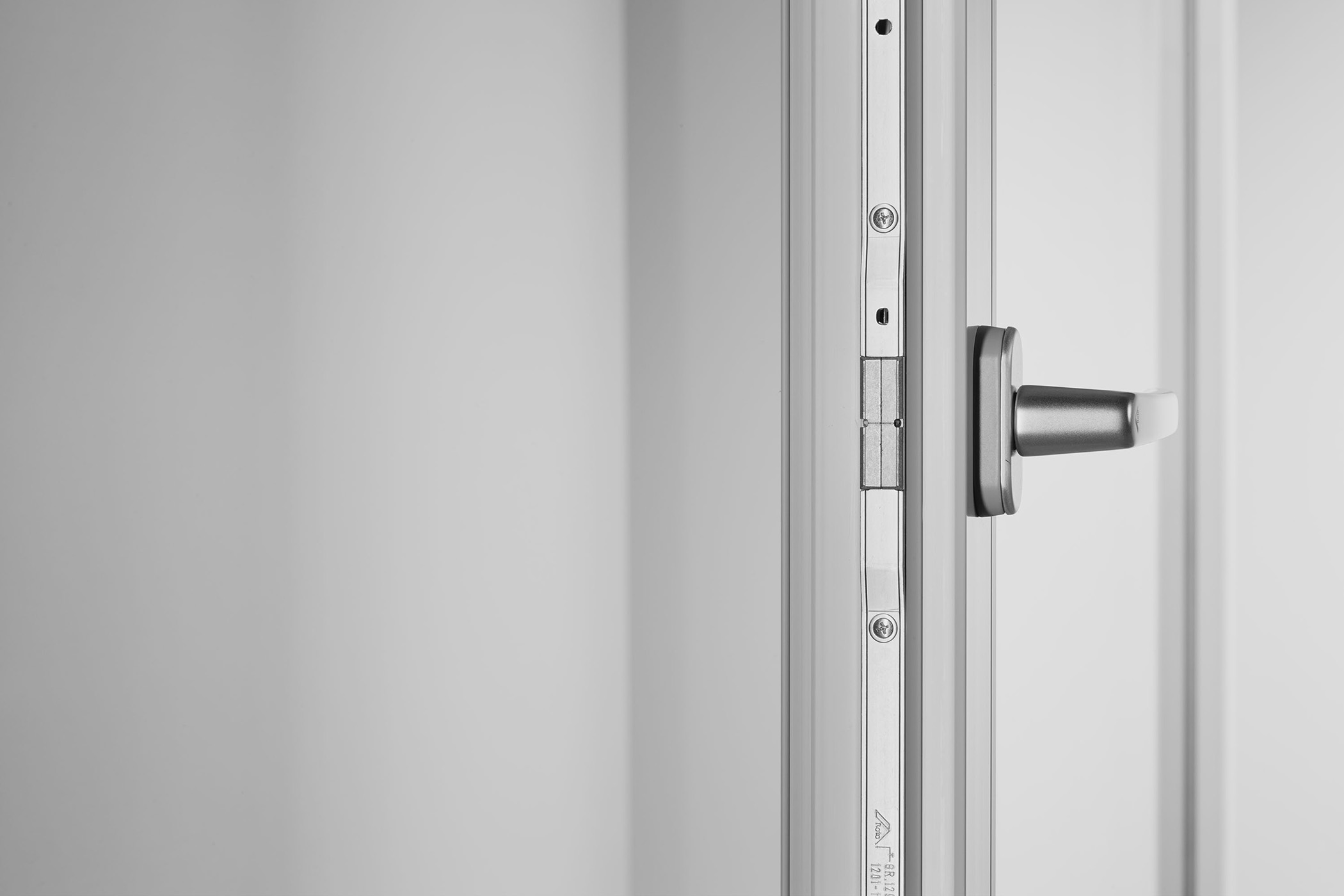

Cremona

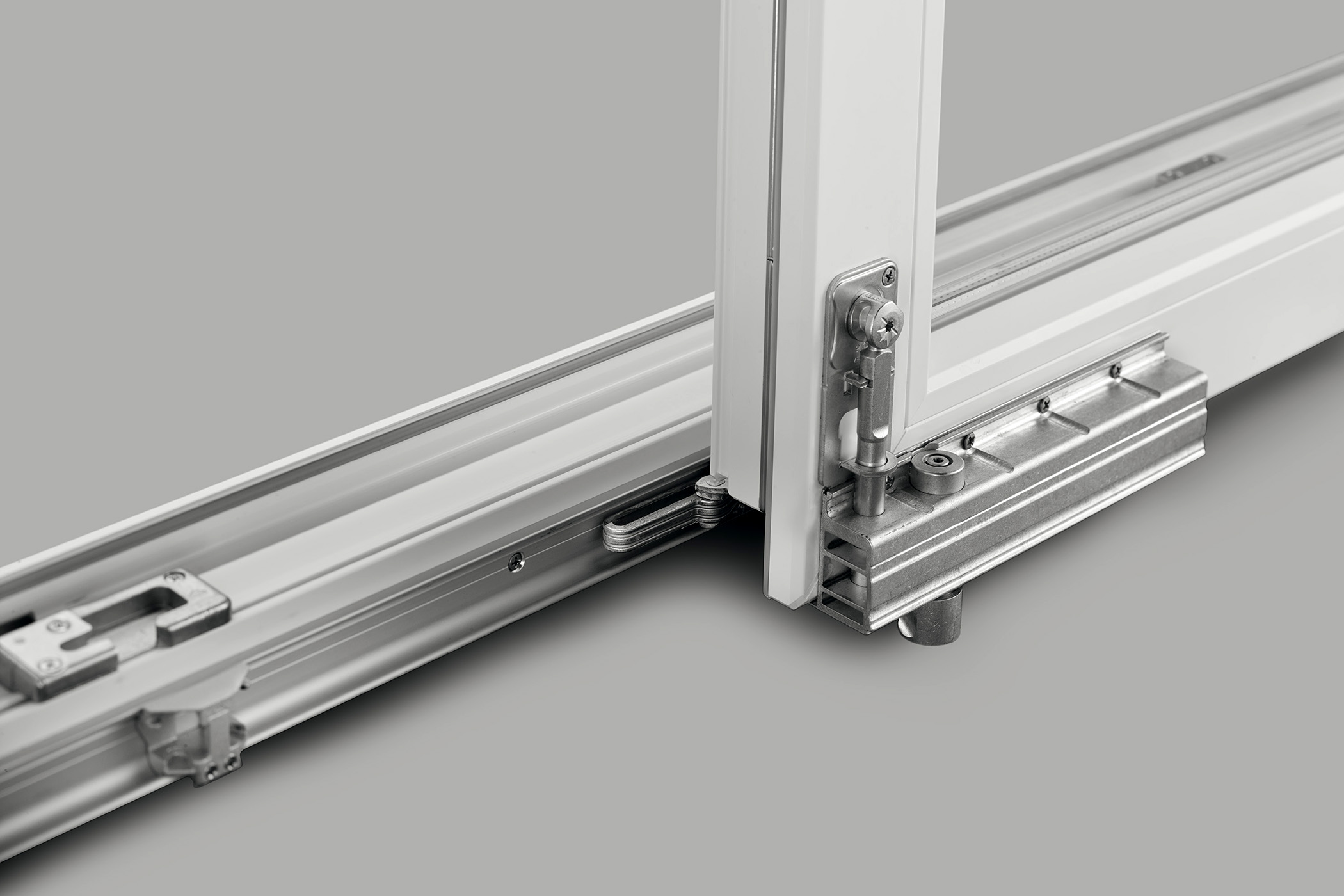

Patín
